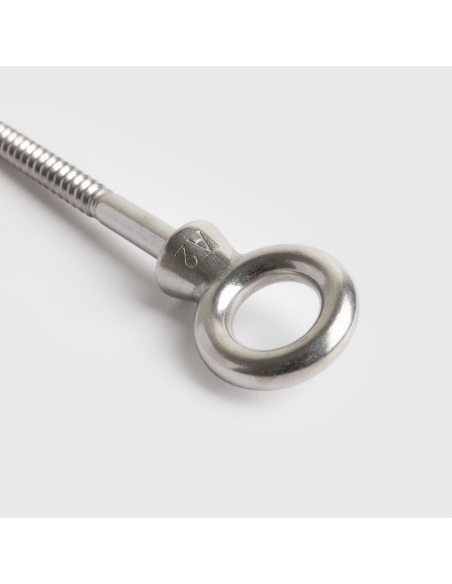

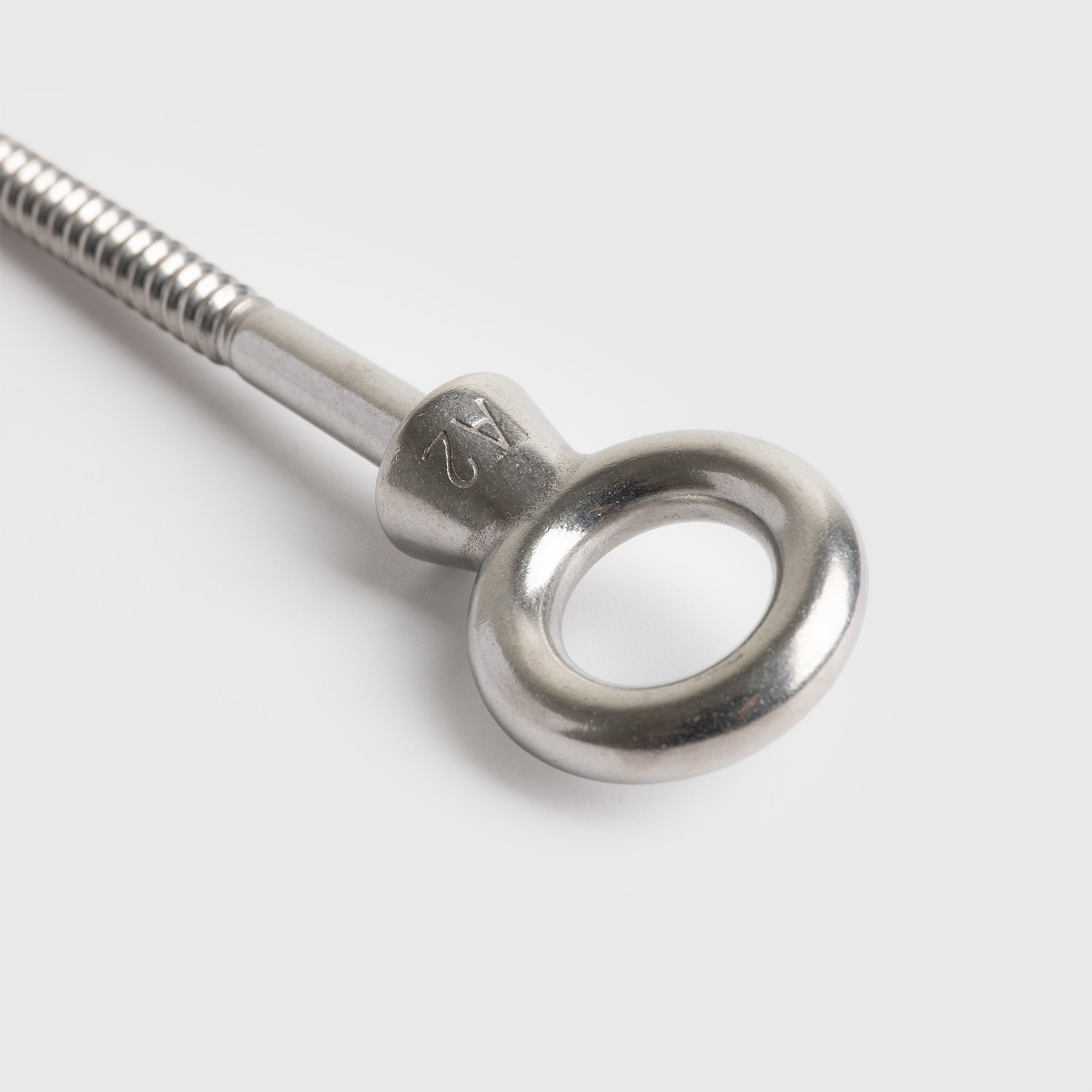

Vrut s okem do dřeva Vrut s okem z nerezové oceli 304 pro stínící plachty

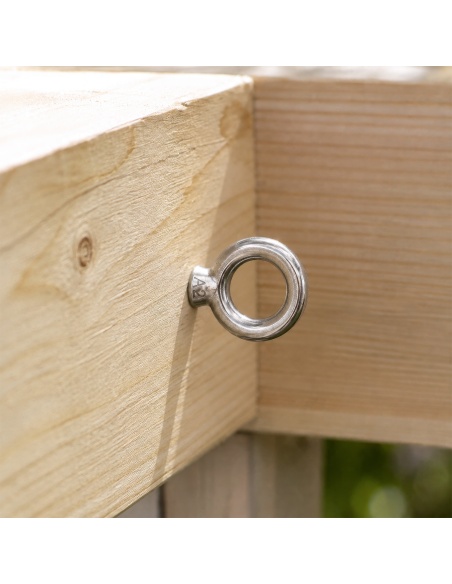

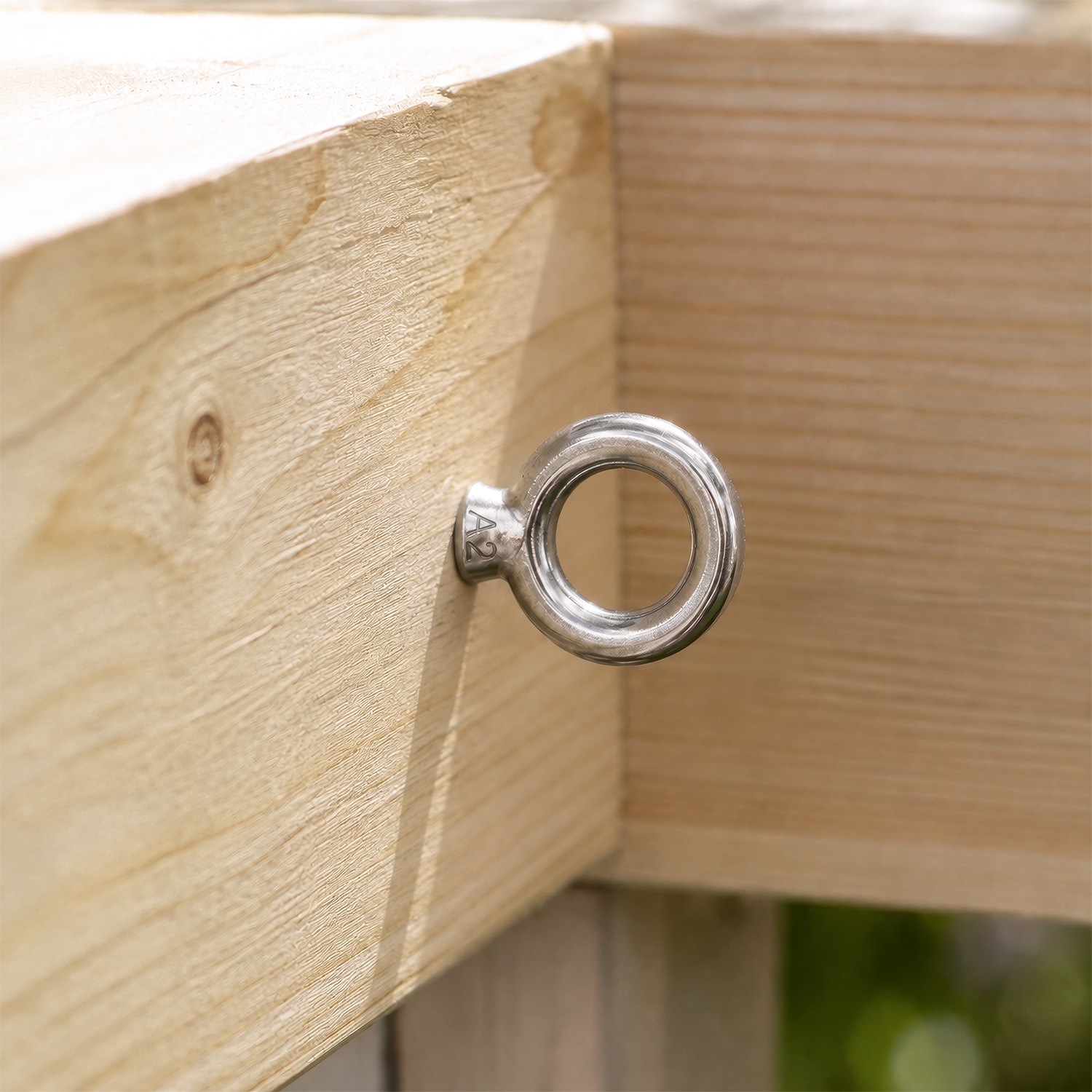

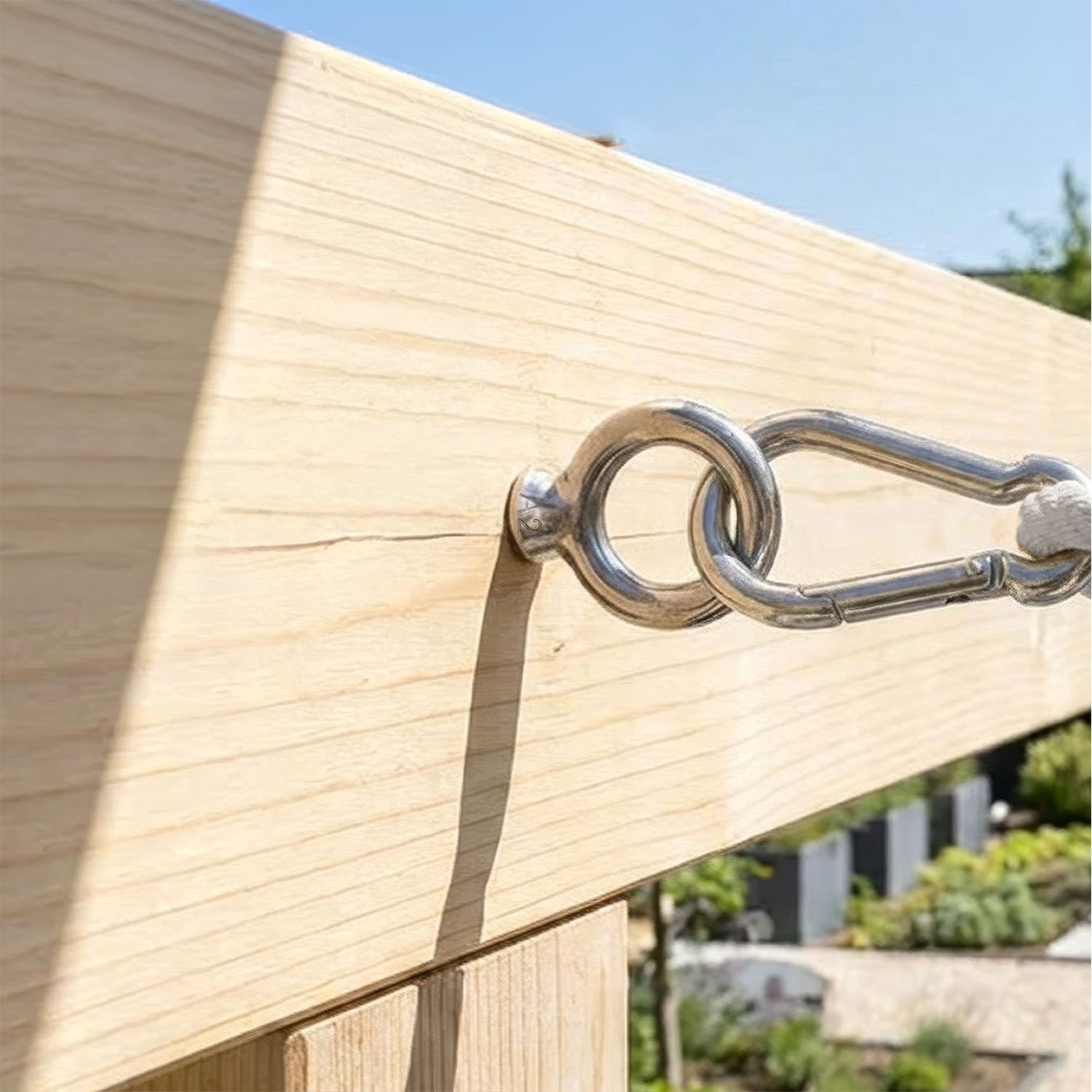

Vrut s okem do dřeva promění trám, trámek nebo sloup v kotevní bod pro Vaši stínící plachtu. Zašroubuje se přímo do vlákna, bez hmoždinek a bez destiček, a široké oko pojme karabinu i napínák. Je z nerezové oceli 304, s deklarovaným pracovním zatížením: 150 nebo 220 kg.
- Deklarované pracovní zatížení: 150 kg (M10×100) a 220 kg (M12×120), se čtyřnásobnou bezpečnostní rezervou.

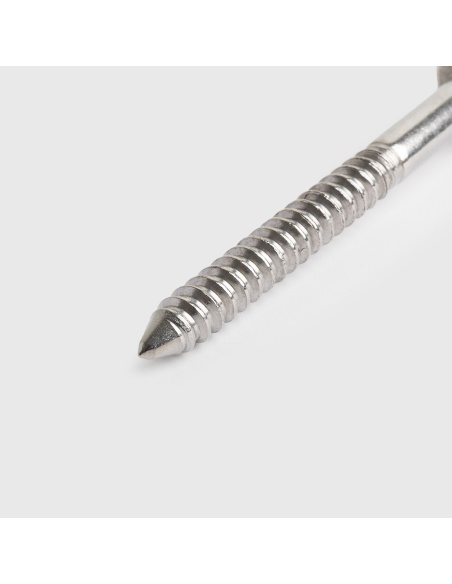

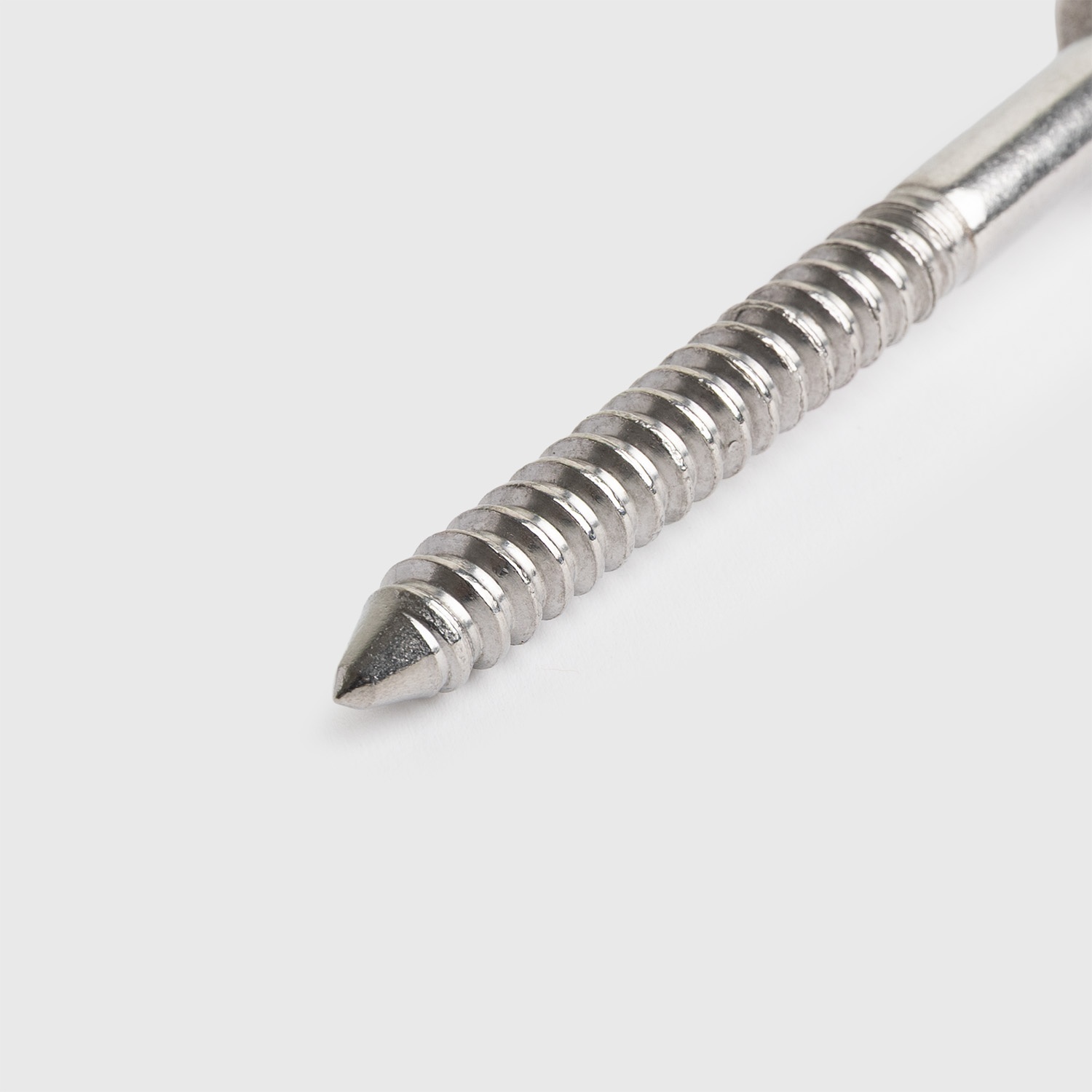

- Hluboký závit 60 nebo 80 mm: úchyt pracuje uvnitř trámu, ne na povrchu.
- Zvětšené oko 22 nebo 25 mm: karabina i napínák se vejdou, i společně.

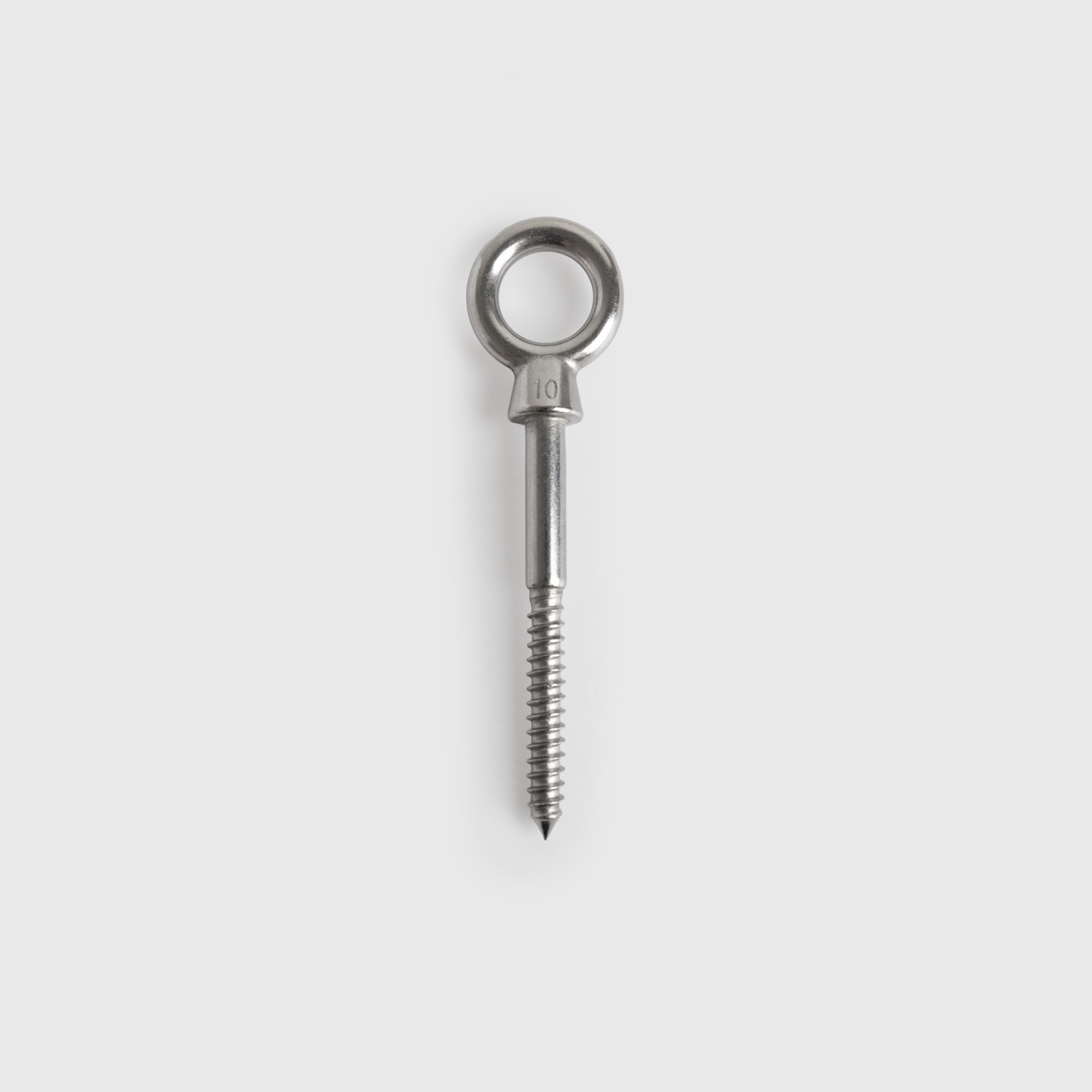

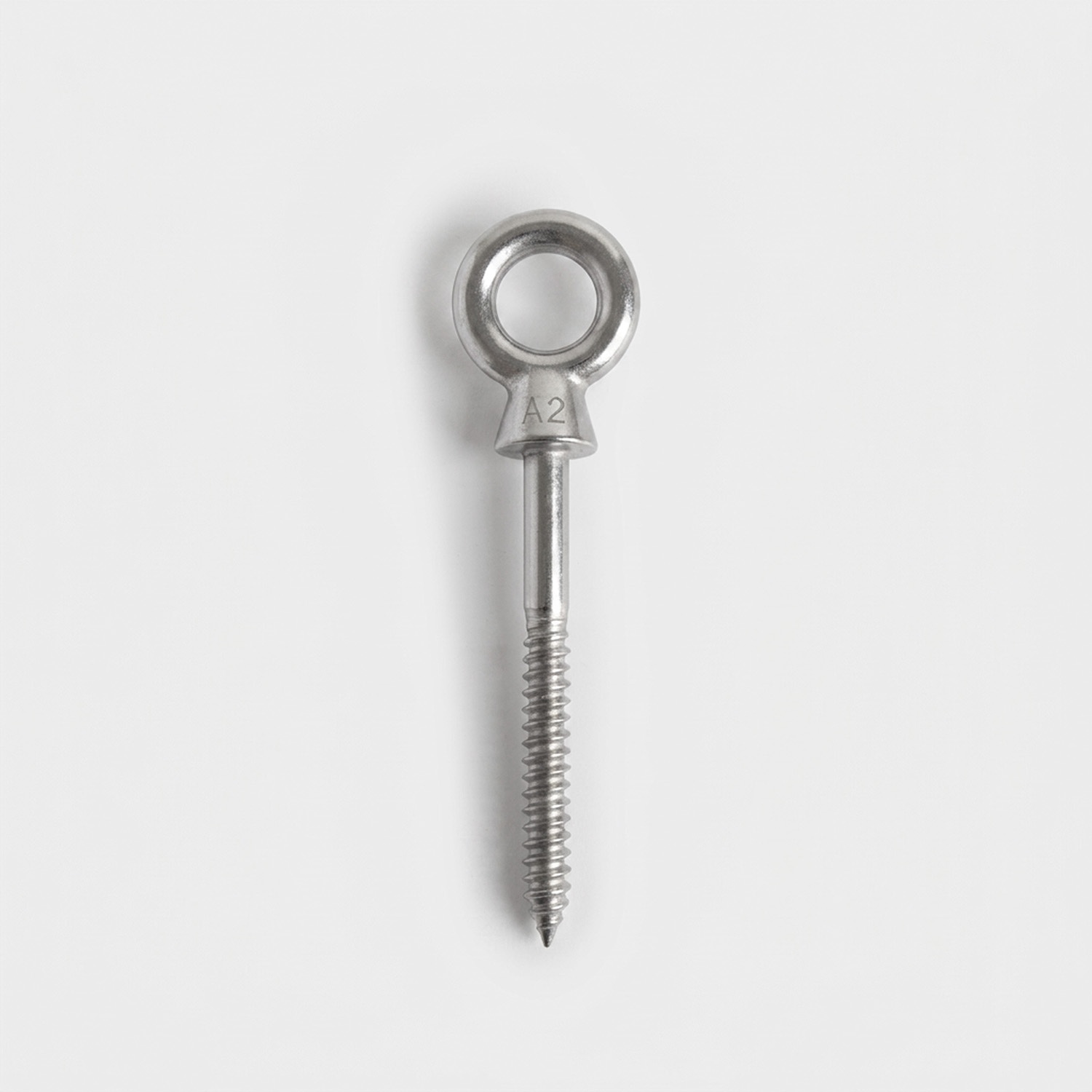

- Dvě dostupné velikosti: M10×100 mm a M12×120 mm, ke sladění s Vaší plachtou.
Vyberte možnosti
Bezplatné služby v oblasti designu
Poprodejní servis
Dodání do 24 / 48 hodin
Podrobnosti o produktu
Vše, co potřebuješ: návody a instrukce
| Dokument / Video | Akce |
|---|
Technický list
Typ produktu |
Šroubovací oko se závitem do dřeva |
Materiál |
Nerezová ocel 304, soustružená (nekoroduje, vhodná pro trvalé venkovní použití) |
Povrchová úprava |
Leštěná |
Dostupné varianty |
Šroubovací oko M10×100 mm Šroubovací oko M12×120 mm |
Jmenovitý průměr |
Šroubovací oko M10×100 mm: 10 mm Šroubovací oko M12×120 mm: 12 mm |
Celková délka (včetně oka) |
Šroubovací oko M10×100 mm: 150 mm Šroubovací oko M12×120 mm: 180 mm |
Délka závitu |
Šroubovací oko M10×100 mm: 60 mm Šroubovací oko M12×120 mm: 80 mm |
Vnitřní průměr oka |
Šroubovací oko M10×100 mm: 22 mm Šroubovací oko M12×120 mm: 25 mm |
Pracovní zatížení (WLL) |
Šroubovací oko M10×100 mm: 150 kg Šroubovací oko M12×120 mm: 220 kg |
Mez pevnosti |
Šroubovací oko M10×100 mm: 600 kg Šroubovací oko M12×120 mm: 880 kg |
Bezpečnostní faktor |
1:4 vůči mezi pevnosti |
Pevnost materiálu v tahu |
≥ 515 N/mm² |
Slané / pobřežní prostředí |
Vhodné |
Kompatibilní podklady |
Pouze nosné dřevo (trámy, krokve, sloupy) Nevhodné pro zdivo a beton |
Balení a záruka |
|
Obsah balení |
1 šroubovací oko do dřeva |
Hmotnost |
Šroubovací oko M10×100 mm: 97 g Šroubovací oko M12×120 mm: 219 g |
Balení |
Samostatný ochranný sáček |
Záruka |
2 roky |
Zobrazit méně -
Zobrazit více +
FAQ
FAQ
K vytvoření pevného a trvalého kotevního bodu na nosné dřevěné konstrukci: jakmile je zašroubován, kroužek zůstane na místě a je připraven pro karabinu a napínač plachty.
M10×100 má pracovní zatížení 150 kg, závit 60 mm a kroužek 22 mm; M12×120 dosahuje 220 kg, se závitem 80 mm a kroužkem 25 mm.
Záleží na velikosti plachty a předpokládaném napětí: pro velké nebo silně napnuté plachty volte M12×120. Pokud si nejsi jistý, náš bezplatný projekční servis ti doporučí správnou velikost.
Ne. Kotevní šroub je upevňovací příslušenství: stínící plachta se kupuje samostatně.
Jedno oko na každý roh plachty, který chceš připevnit k dřevěné konstrukci. Ostatní rohy se upevňují pomocí nástěnných desek nebo sloupů.
S pevnými plachtami z katalogu, pomocí karabiny a napínáku: je součástí systému kotvení Maanta.

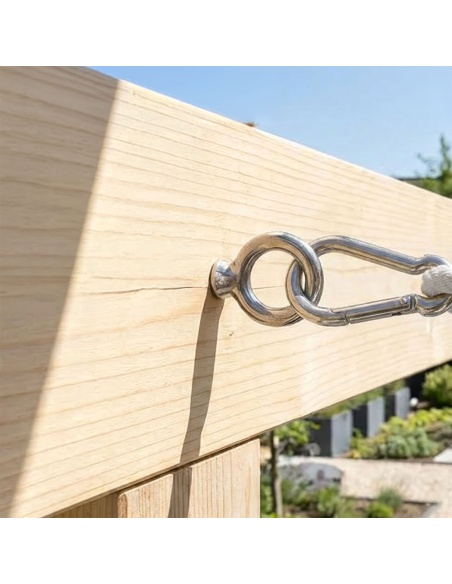

Ano: karabina spojuje roh plachty s kroužkem, napínák reguluje napětí. Najdeš je mezi kotvicími příslušenstvími Maanta.
Nerezová ocel 304, soustružená a leštěná: může zůstat venku po celý rok, aniž by zrezivěla.
Je to nerezová ocel vhodná pro trvalé použití venku, i v přímořských oblastech.
Deklarovaná pracovní nosnost je 150 kg pro rozměr M10×100 a 220 kg pro M12×120, s ověřenými mezními zatíženími 600 a 880 kg.
Je to hmotnost, při které může kotva bezpečně pracovat: čtvrtina zatížení, které způsobí její přetržení, aby byl zachován dostatečný bezpečnostní limit při nárazech větru a prudkých tazích.
60 mm u rozměru M10×100, 80 mm u M12×120: uchycení pracuje uvnitř trámu, ne na povrchu.
22 mm vnitřní průměr u M10×100, 25 mm u M12×120: karabina i napínač se vejdou i společně.
150 mm pro rozměr M10×100, 180 mm pro M12×120, včetně kroužku.
97 gramů M10×100, 219 gramů M12×120.
Ano, je prohlášena za vhodnou pro slané a přímořské prostředí. V blízkosti moře doporučujeme pravidelné čištění povrchu.
Hodnoty se vztahují na šroubovací oko zašroubované do zdravého nosného dřeva. Poškozené dřevo nebo nedostatečné zašroubování snižují pevnost uchycení: v případě pochybností nechej konstrukci odborně posoudit.
Záleží na třech věcech, seřazených podle důležitosti.
- První je zatížení, které působí na kotevní bod – závisí na velikosti plachty, použité tkanině a expozici větru.
Praktické pravidlo:
šroubové oko 10×100 (pracovní zatížení 150 kg) je vhodné pro plachty do přibližně 3,6 m strany, z prodyšné stínící tkaniny a na chráněném místě;
šroubové oko 12×120 (pracovní zatížení 220 kg) je správnou volbou od přibližně 4 m strany výše, v exponovaných nebo větrných oblastech a vždy, když je plachta silně napnutá.
Tkanina je nejpodceňovanější faktor: nepromokavá plachta nepropouští vítr, takže zatížení na kotevním bodě výrazně roste. Proto se u nepromokavé plachty vyplatí sáhnout po 12×120 i u středních rozměrů. - Druhá věc je trám. Šroubové oko 12×120 má závit 80 mm a vyžaduje zdravé nosné dřevo o tloušťce alespoň 100 mm ve směru šroubování. Pokud je trám tenký – například 60–80 mm – drží dobře zašroubované 10×100 lépe než 12×120 zašroubované jen částečně: deklarované zatížení platí pouze tehdy, když je celý závit v dřevě.
- Třetí věc je to, co musí projít okem. Pokud budeš zapínat karabinu a napínák zároveň, pracuje oko o průměru 25 mm u modelu 12×120 pohodlněji než oko o průměru 22 mm.
Pokud si nejsi jistý, naše bezplatná projekční služba ti doporučí správnou velikost pro tvou plachtu.
Ano: použij vrták o průměru menším, než je jádro závitu, do hloubky přibližně rovnající se délce závitu. Pokud si nejsi jistý správnou velikostí vrtáku, náš zákaznický servis ti poradí tu správnou.
Do trámu se provede předvrt, poté se oko zašroubuje tak, aby celý závit byl zapuštěn do dřeva, přičemž kroužek je orientován ve směru tahu.
Na nosné dřevo v dobrém stavu: trámy, trámky a sloupy. Nikdy na tenké desky nebo poškozené dřevo.
Ne: dřevěný závit není navržen pro hmoždinky. Pro zdi a beton jsou k dispozici nástěnné desky a kotvy z naší řady, jako například Landa.
Dokud celý závit pracuje v dřevě a kroužek zůstává orientovaný směrem k plachtě: tak se zatížení přenáší do konstrukce.
Po předvrtání se zašroubuje ručně; na poslední otáčky si můžeš pomoci tyčí prostrčenou skrz kroužek, která slouží jako páka, aniž by poškodila povrch.
Dva roky od data nákupu.
Vady materiálu a zpracování.
Záruka se aktivuje automaticky při doručení.
Napiš zákaznickému servisu s fotografiemi a popisem: výměnu zařídíme my.
Pokud ještě nebyla odeslána, téměř vždy ano: okamžitě kontaktuj zákaznický servis.
Na náš bezplatný projektový servis na stránce "Kontakty": poradíme ti s body uchycení a příslušenstvím pro tvou stínící plachtu.
