Jak funguje konfigurátor Zefira

Díky našemu online konfigurátoru jsme zjednodušili proces nákupu a instalace, který je rozdělen do dvou samostatných fází.

Každá fáze představuje samostatnou objednávku a obdržíte materiál ve dvou oddělených zásilkách, abychom maximalizovali přesnost a usnadnili montáž.

4 kroky k nákupu Zefira

FÁZE 1

1 Nakonfiguruj si svou plachtu online

Určte kotevní body a změřte orientační vzdálenosti.
Nastavte si svou plachtu online.
V této fázi platíte pouze za Kit Fáze 1, který obsahuje všechny kotvy (sloupy a/nebo montážní desky pro uchycení na stěnu).

2 Přijmi a nainstaluj sadu Fáze 1

Obdržíte vybrané kotvy, vzorky tkaniny, měřicí šňůru pro přesné měření a vše potřebné k montáži. Nainstalujte podpěry do svého venkovního prostoru.

FÁZE 2

3 Potvrď rozměry ve svém uživatelském účtu

Navštiv webové stránky a zadej přesné rozměry, které jsi získal po instalaci kotevních bodů. Vyber látku a zakup druhou část objednávky: plachtu, naviják a příslušenství.

4 Přijmi a nainstaluj sadu Fáze 2

Za pouhých několik dní obdržíš na míru vyrobenou plachtu se navijákem, motorem, anemometrem, solárním panelem a veškerým příslušenstvím. Montáž je rychlá, jednoduchá a zcela svépomocná.

Jak správně měřit

Precizní měření je klíčové pro zajištění správné instalace.

Během fáze konfigurace plachty budeš požádán o zadání rozměrů mezi kotevními body. V této počáteční fázi není nutné být extrémně přesný: je povolena tolerance několika centimetrů. Tyto údaje slouží k správnému výpočtu konfigurace a orientační ceny tvé plachty.

Jakmile obdržíš a nainstaluješ Kit Fáze 1, který zahrnuje také profesionální měřicí šňůru, budeš moci pokračovat s přesným měřením skutečných vzdáleností mezi kotevními body. Toto konečné měření bude klíčové pro výrobu navijáku a na míru vyrobené plachty a musí být zadáno do uživatelského panelu před dokončením objednávky Kit Fáze 2.

POZOR: Všechny požadované rozměry se vztahují vždy na kotevní body, nikoliv na skutečnou velikost tkaniny. Systém automaticky vypočítá rozměry plachty.

Pokyny k měření a konfiguraci

Rozměry pro konfigurátor

Použij pevný metr k změření oblasti, kde chceš nainstalovat plachtu, přičemž zohledni případné překážky, jako jsou stěny, stromy nebo jiné prvky, které by mohly ovlivnit montáž.

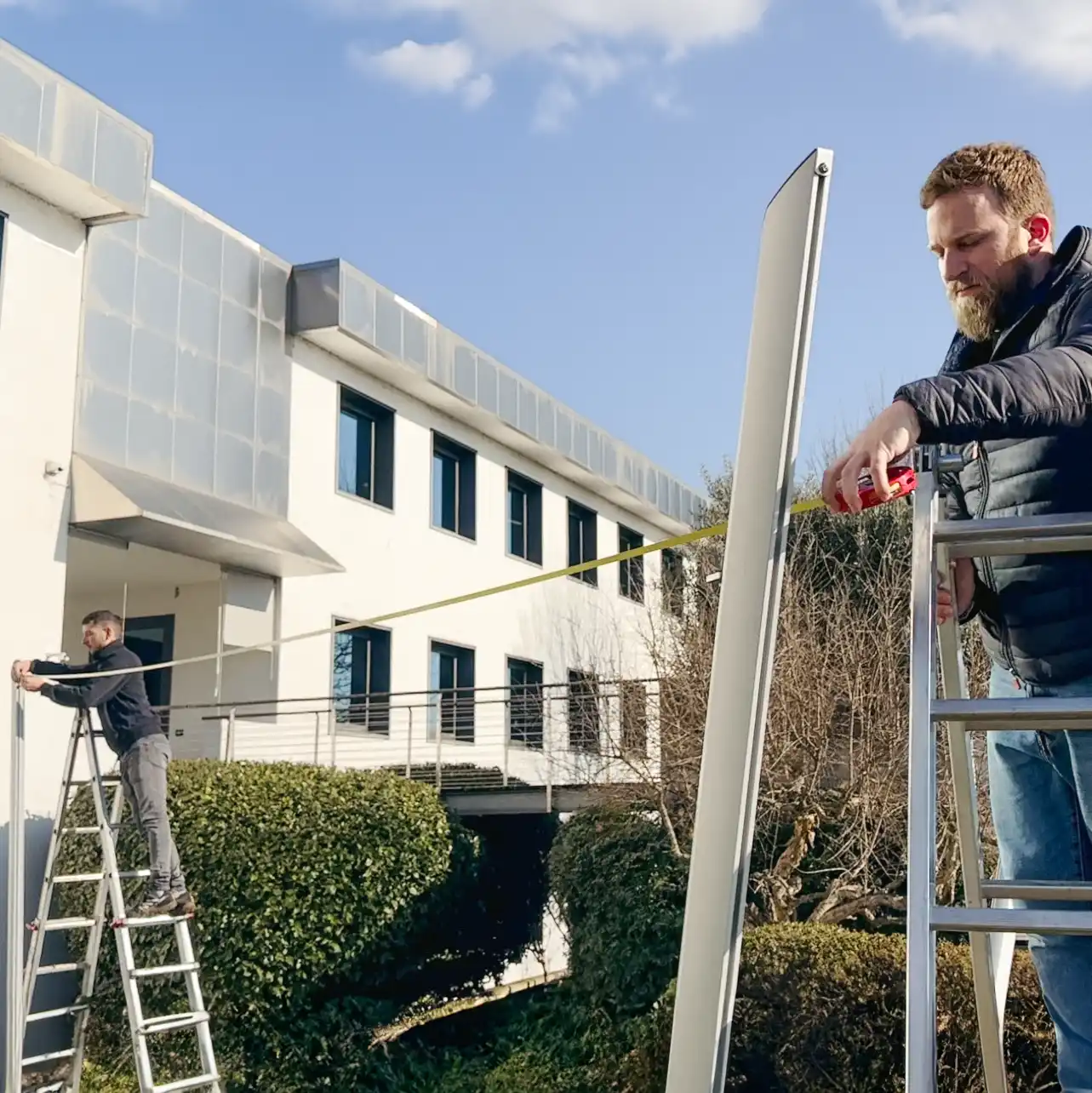

Potvrzení rozměrů po instalaci kotev

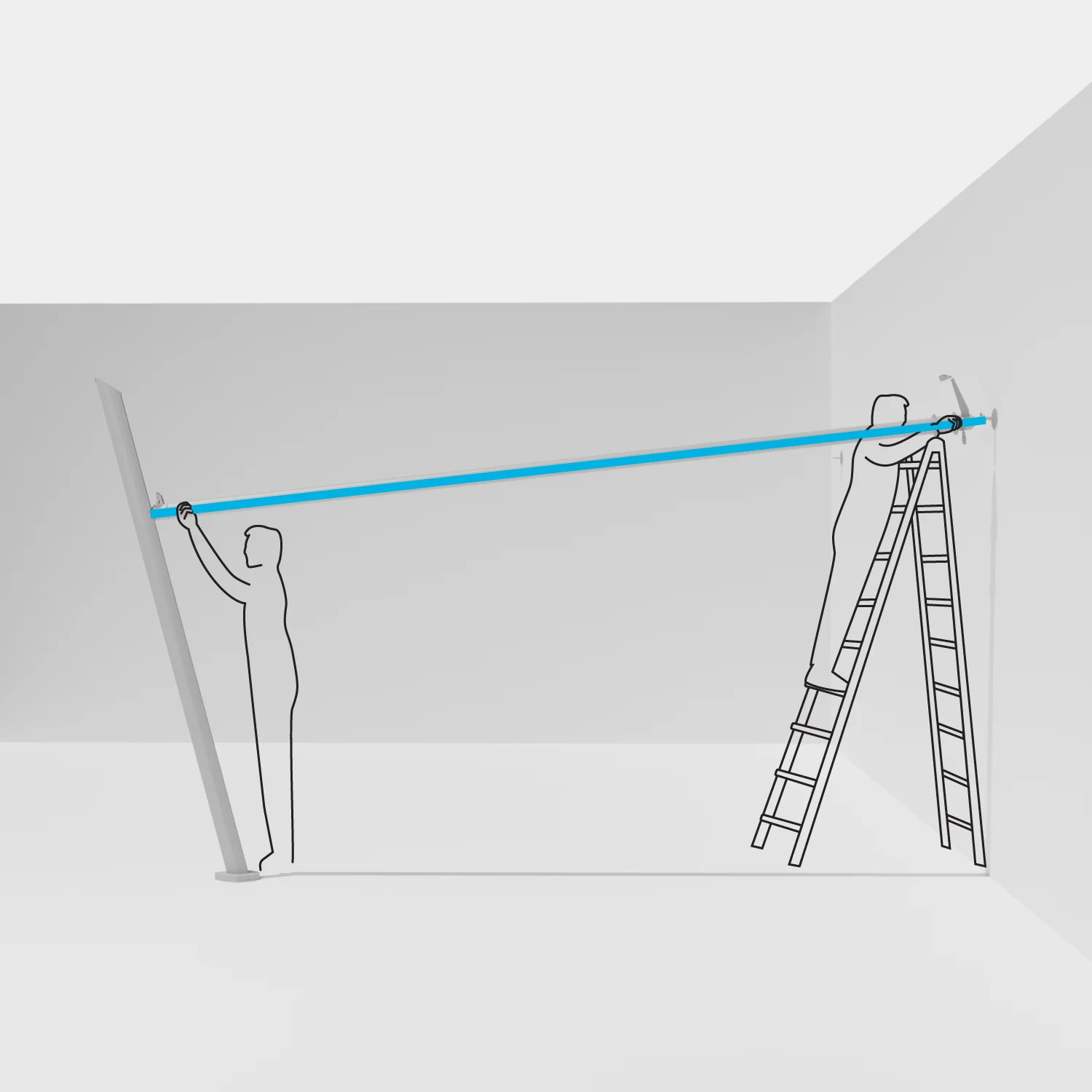

Použij měřicí šňůru, kterou ti bude zaslána spolu s kotvami, k velmi přesnému měření úhlů a diagonály plachty.

Ujisti se, že měříš kotvy přesně, držíš měřicí šňůru dobře napnutou a měříš od středu otvoru kotvy, aby bylo měření co nejpřesnější.

POZOR: Při měření navijáku se ujisti, že jsi již zohlednil jeho případný sklon a konečnou výšku kotvení.

Jak určit stranu AC (navíjecí válec)

Strana AC je obvykle označována jako strana navíjecího válce.

U čtyřúhelníku (plachta se 4 rohy) strana AC odpovídá úhlopříčce.
U trojúhelníku (rovnoramenného, různoramenného, rovnostranného) strana AC odpovídá jedné ze stran.
U pravoúhlého trojúhelníku strana AC odpovídá přeponě.

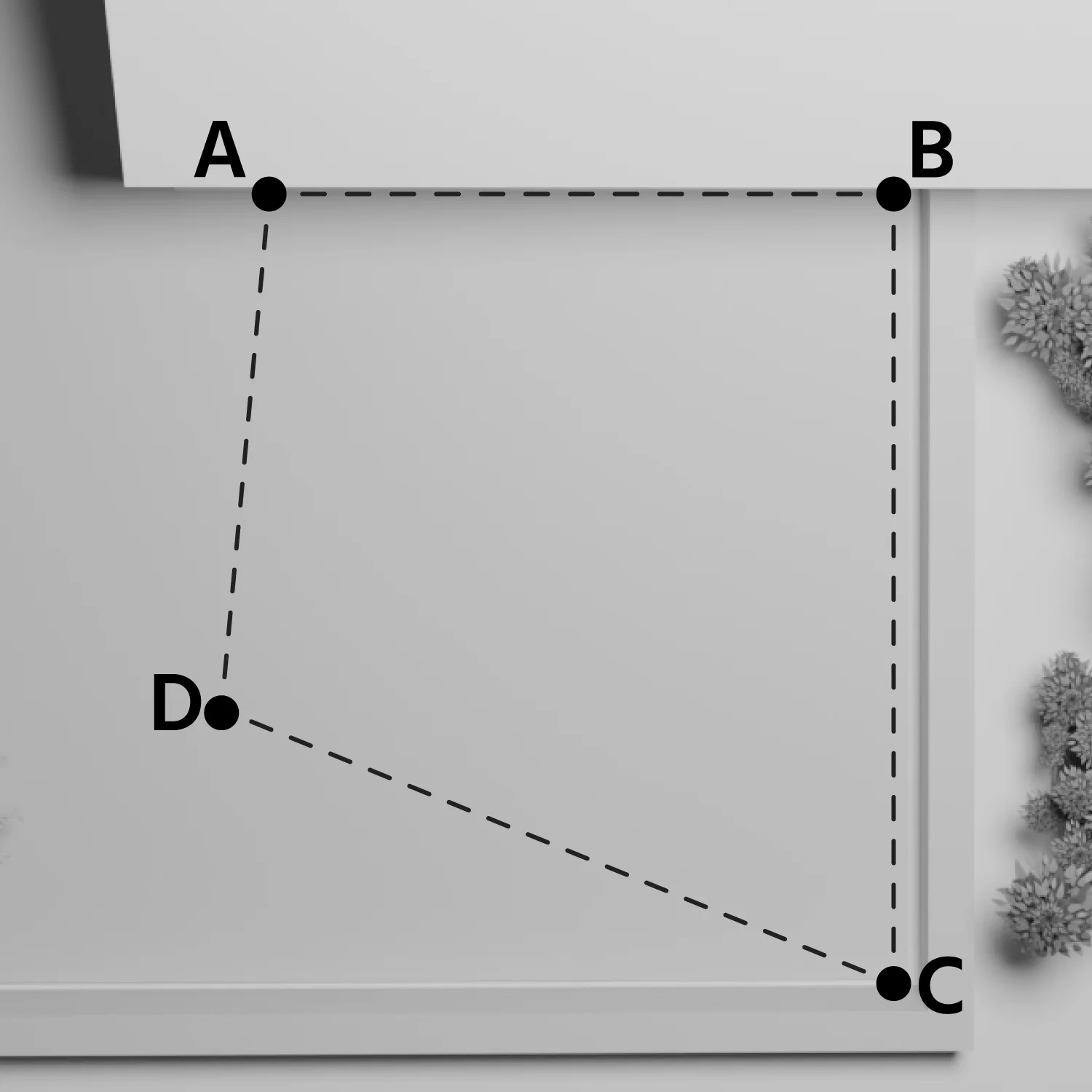

Příklad: čtyřúhelník

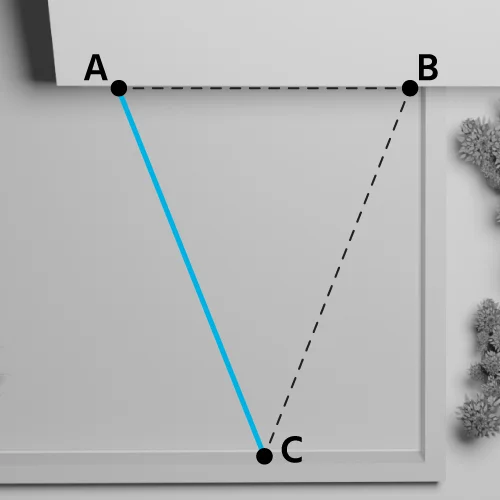

Příklad: rovnoramenný, různoběžný, rovnostranný trojúhelník

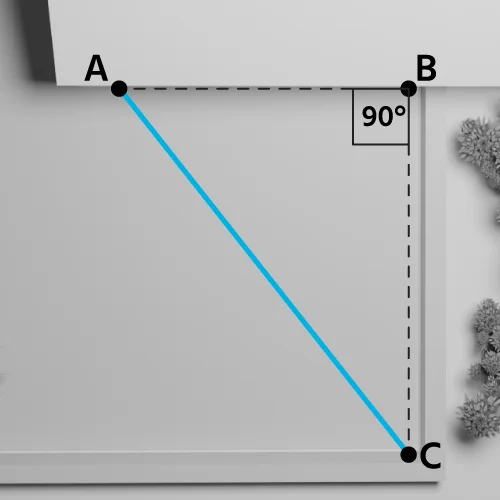

Příklad: pravoúhlý trojúhelník

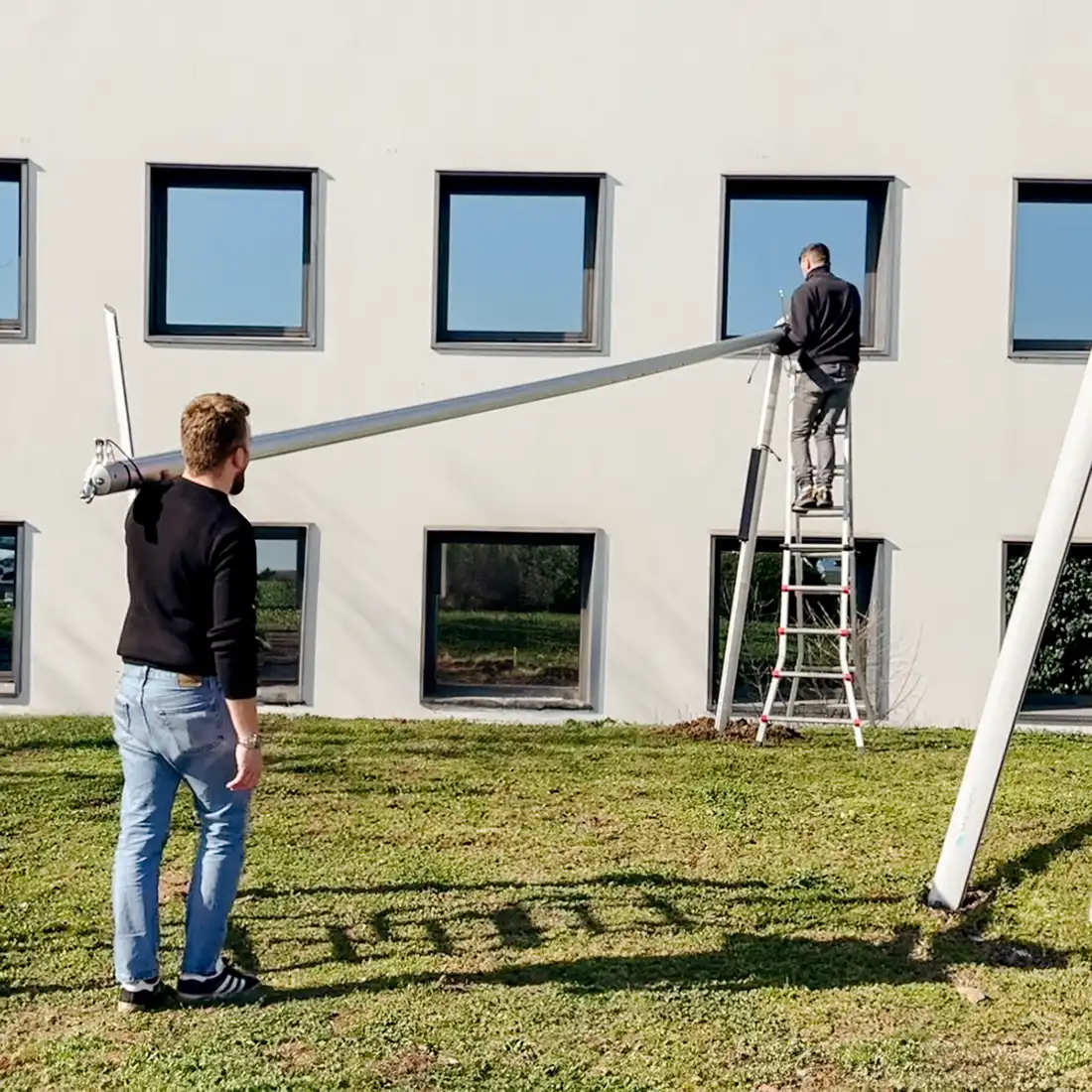

Úhel instalace motoru

Roh A je bod, kde je vždy instalován motor, a představuje hlavní referenční bod pro konfiguraci plachty.
Nejprve určení tohoto rohu umožňuje přesně stanovit polohu ostatních kotevních bodů, což zajišťuje správnou a vyváženou instalaci.
Roh A by měl být nejvyšším bodem ráhna.

Rozměr navíjecího válce

Měření délky navíjecího válce (strana AC) má toleranci 2,5 cm na každé straně. Toto měření je nutné provést s maximální přesností ve FÁZI 2, kdy budou kotevní body již nainstalovány.

POZOR: viz omezení úhlů A a C ve specifikacích na konci stránky.

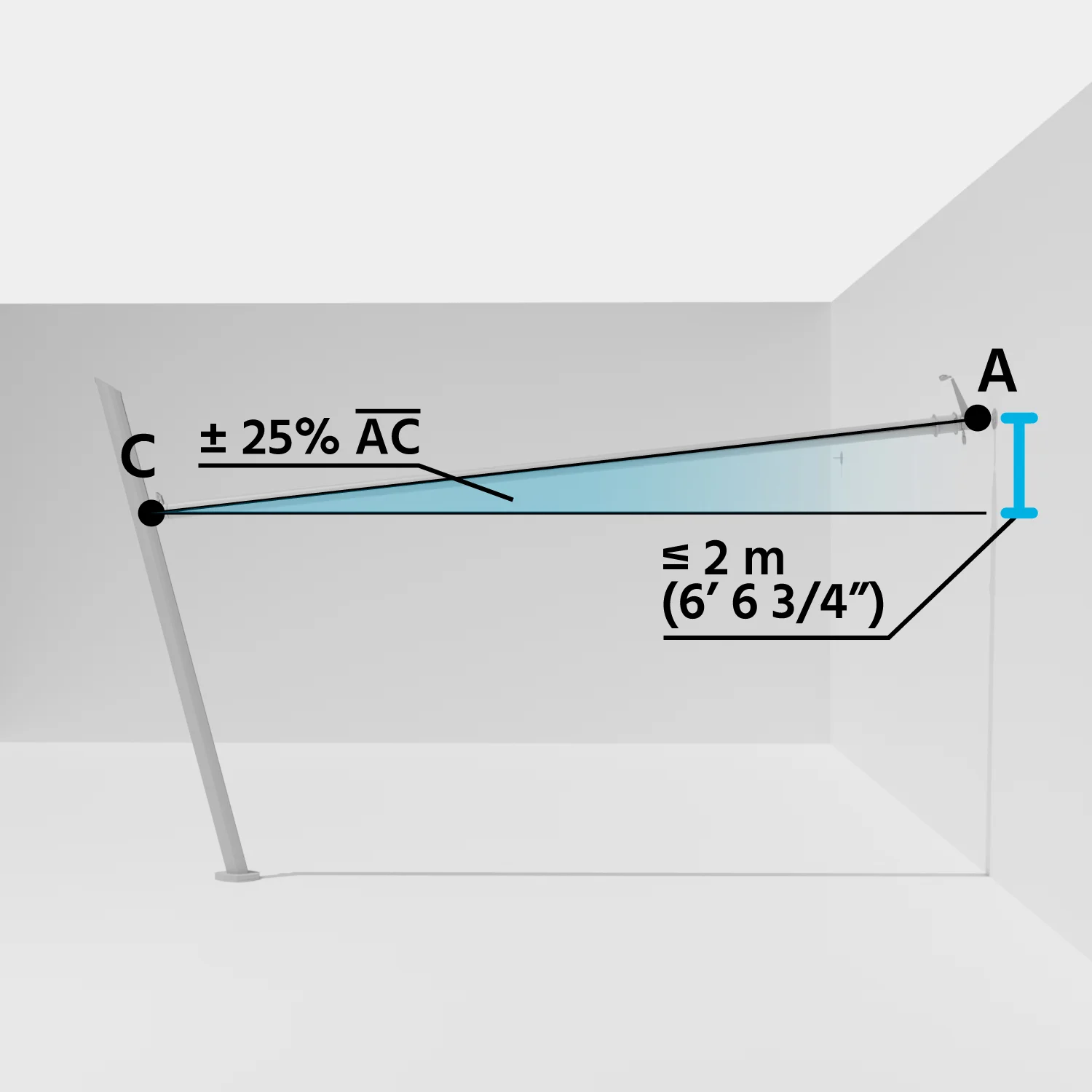

Sklon plachty

Navíjecí válec může být nakloněn.
Maximální povolený sklon pro stranu AC je ± 25% délky navíjecího válce.

Příklad:

Pokud je navíjecí válec (strana AC) dlouhý 8 metrů (800 centimetrů)

Maximální sklon = 800 / 100 × 25 = 200 centimetrů

POZOR: Pokud se rozhodneš instalovat plachtu se sklonem navíjecího válce, skutečná vzdálenost mezi rohem A a rohem C bude větší než při dokonale vodorovné instalaci. K tomu dochází, protože nakloněním válce se délka zvětší oproti uspořádání rovnoběžnému se zemí.

DOPORUČENÍ: Nedoporučuje se naklánět válec směrem k rohu A, protože v něm je umístěn motor.

UPOZORNĚNÍ: Motorové rolovací plachty je nutné instalovat s odpovídajícím sklonem, aby byl zajištěn správný odtok dešťové vody nebo krup. Je nutné naklonit naviják a/nebo jeden či více rohů plachty tak, aby vznikl sklon 25 %.

Omezení při výrobě motorizované navíjecí plachty

Obecná omezení

Aby bylo možné projekt úspěšně realizovat, je nezbytné dodržet určitá technická omezení při navrhování motorizované rolovací plachty.

Roh A: Je vždy bodem, kde je instalován motor, a slouží jako hlavní referenční bod pro celou konfiguraci.
Strana AC: Tato úhlopříčka odpovídá navíjecímu válci a musí splňovat specifické rozměry, aby byla zajištěna stabilita a optimální napnutí tkaniny.
Rozměry strany AC:
- Minimální délka: 210 cm
- Maximální délka: 800 cm

Speciální omezení pro trojúhelníkové plachty (tvar: trojúhelník)

Maximální plocha: 20 m²

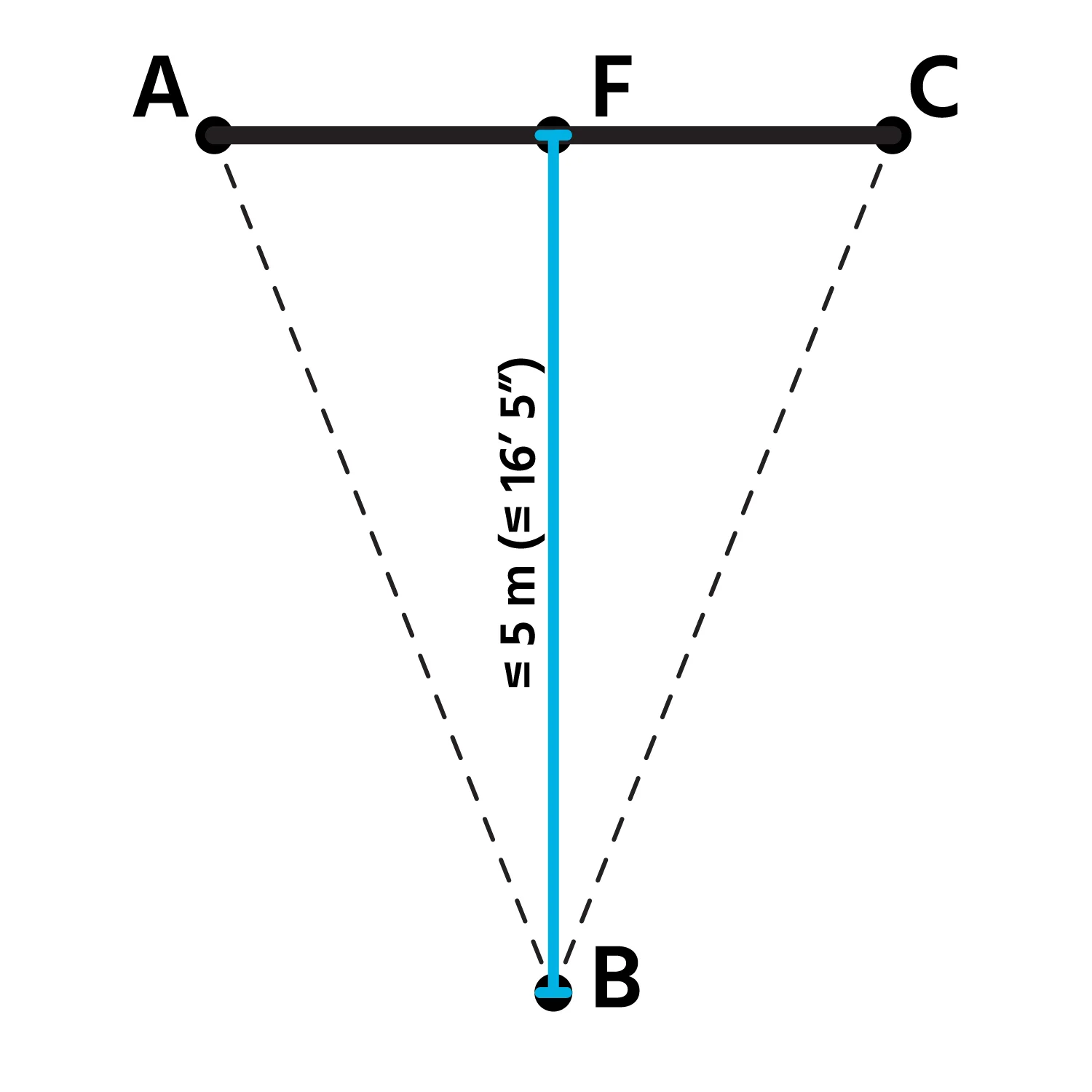

Strana BF, kolmá ke straně AC (navíjecí válec), může mít maximálně 5 metrů. (obrázek 1)

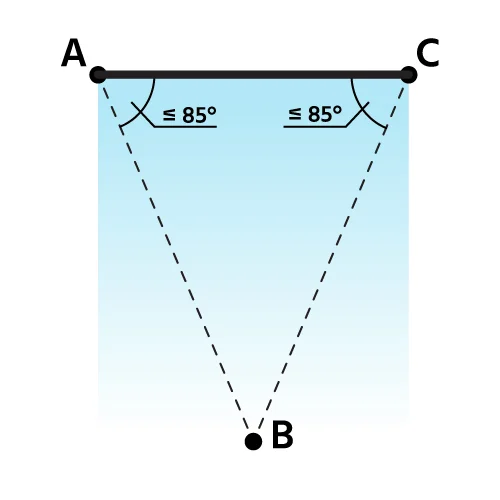

Úhly A a C musí být menší nebo rovny 85°. Zjednodušeně řečeno, úhel B musí zůstat uvnitř obrysu navíjecího válce, aby se mohl správně navíjet. (obrázek 2)

Obrázek 1

Obrázek 2

Speciální omezení pro čtyřúhelníky (tvar: čtverec, obdélník, lichoběžník)

Maximální plocha: 30 m²

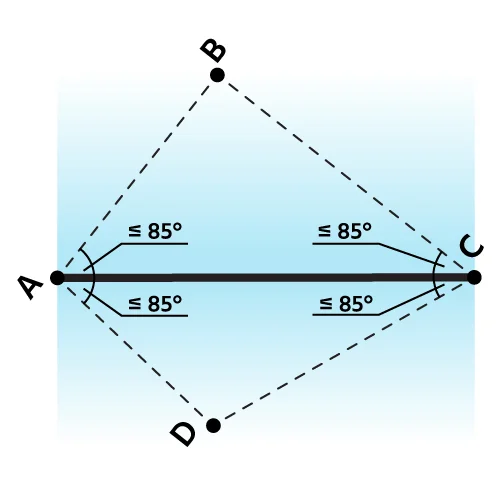

Úhly A a C musí být menší nebo rovny 85°. Zjednodušeně řečeno, úhly B a D musí zůstat uvnitř obrysu navíjecího válce, aby se mohly správně navíjet. (obrázek 3)

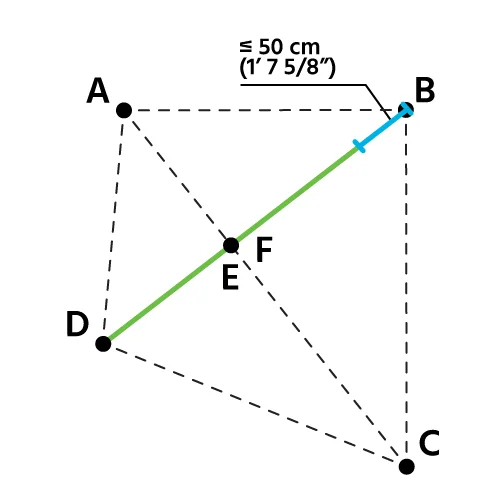

Rozdíl v délce mezi DE a BF nesmí přesáhnout 50 cm, jak je znázorněno na obrázku 4.

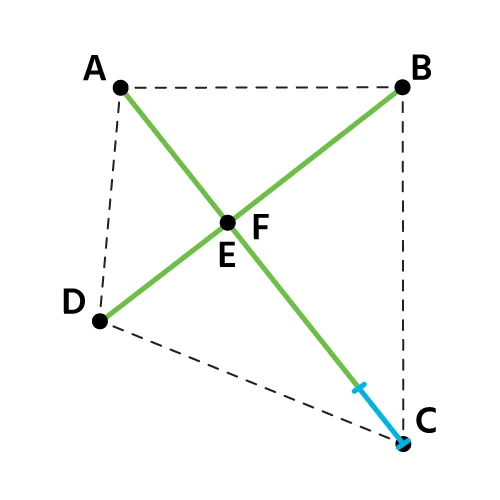

Strana AC (navíjecí válec) musí být vždy delší než strany DE a BF, jak je znázorněno na obrázku 5.
