Průvodce KROKEM 3

Jak provádět měření

Přesné měření je nezbytné pro zajištění profesionální instalace.

V Fázi 1 identifikujte možné kotevní body a změřte vzdálenost mezi nimi.

V této fázi mohou mít rozměry odchylku několika centimetrů. Rozměry budou potvrzeny po instalaci kotev.

V Fázi 2, když budou kotvy umístěny, bude nutné provést přesná měření.

POZOR: Všechna požadovaná měření se vždy vztahují ke kotvám, nikoli k reálnému rozměru látky.

Systém automaticky vypočítá rozměry plachty.

Měření prostoru

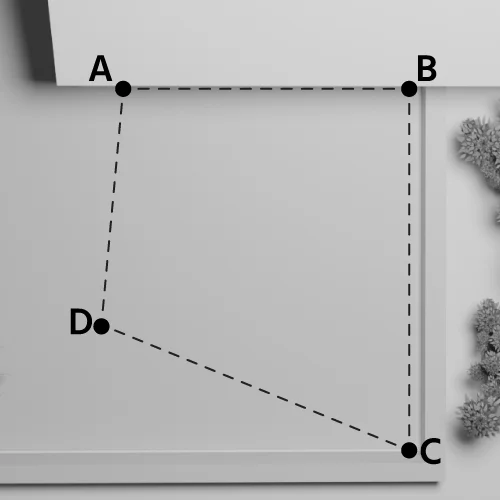

FÁZE 1, použijte pevný metr k měření oblasti, kde chcete instalovat plachtu, přičemž berte v úvahu překážky, jako jsou stěny, stromy nebo jiné prvky ovlivňující montáž.

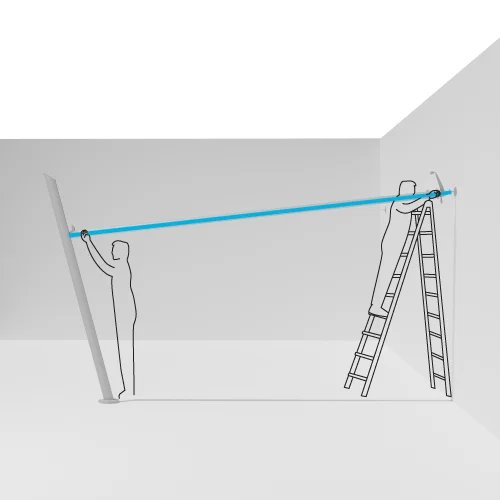

FÁZE 2, použijte měřicí pásku, která vám bude dodána spolu s kotvami, k přesnému měření úhlů a diagonály plachty.

Měření musí být provedeno od kotvy ke kotvě.

POZOR: Pokud se rozhodnete nainstalovat plachtu s nakloněným navíjecím válcem, skutečná vzdálenost mezi rohem A a rohem C bude větší než při dokonale vodorovné instalaci.

Jak určit stranu AC (navíjecí válec)

Strana AC je standardně označena jako navíjecí válec.

V čtyřúhelníku (plachta se 4 rohy) strana AC odpovídá diagonále.

V trojúhelníku (rovnoramenný, obecný, rovnostranný) strana AC odpovídá jedné ze stran.

Příklad čtyřúhelníkového tvaru

Příklad trojúhelníkového tvaru

V pravoúhlém trojúhelníku strana AC odpovídá přeponě.

Příklad pravoúhlého trojúhelníku

POZOR: viz omezení na úhly rohu A a rohu C ve specifikacích na konci stránky.

Úhel, kde bude instalován motor

Úhel A je bod, kde je vždy instalován motor, představující hlavní referenční bod pro konfiguraci plachty.

Definování tohoto úhlu jako prvního umožňuje přesné určení polohy ostatních kotev, což zajistí správnou a vyváženou instalaci.

Úhel A by měl představovat nejvyšší bod ráhna.

Rozměr navíjecího válce

Délka navíjecího válce (strana AC) má toleranci 2,5 cm na každou stranu. Toto měření musí být provedeno s maximální přesností ve FÁZI 2, kdy budou kotvy instalovány.

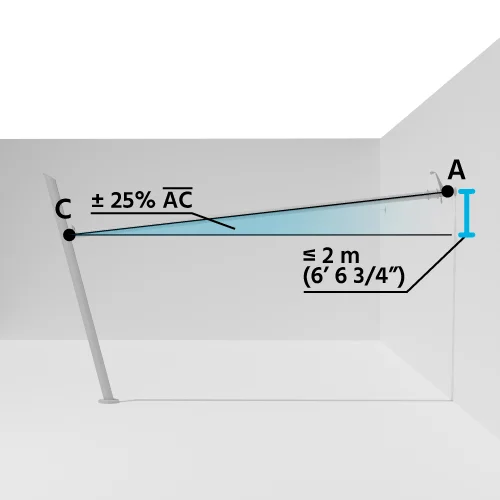

Naklonění plachty

Navíjecí válec může být nakloněný.

Maximální povolený sklon pro stranu AC je ± 25 % délky navíjecího válce.

Příklad:

Pokud je navíjecí válec (strana AC) dlouhý 8 metrů (800 centimetrů)

Maximální sklon = 800 / 100 x 25 = 200 centimetrů

guida_6

POZOR: Pokud se rozhodnete nainstalovat plachtu s nakloněným navíjecím válcem, skutečná vzdálenost mezi rohem A a rohem C bude větší než při dokonale vodorovné instalaci.

DOPORUČENÍ: Nedoporučuje se naklánět válec směrem k rohu A, protože zde je umístěn motor.

Omezení při realizaci motorické rolovací plachty

Obecná omezení

Pro zajištění správného provedení projektu je důležité dodržet některá technická omezení při návrhu motorické rolovací plachty.

Úhel A: Vždy bod, kde je instalován motor, představující hlavní referenční bod pro celou konfiguraci.
Strana AC: Tato diagonála odpovídá navíjecímu válci a musí splňovat specifické rozměry pro zajištění stability a optimálního napnutí plachty.
Rozměry strany AC:
- Minimální délka: 210 cm
- Maximální délka: 800 cm

Speciální omezení pro trojúhelníkové plachty (tvar: trojúhelník)

Maximální plocha: 20 m²

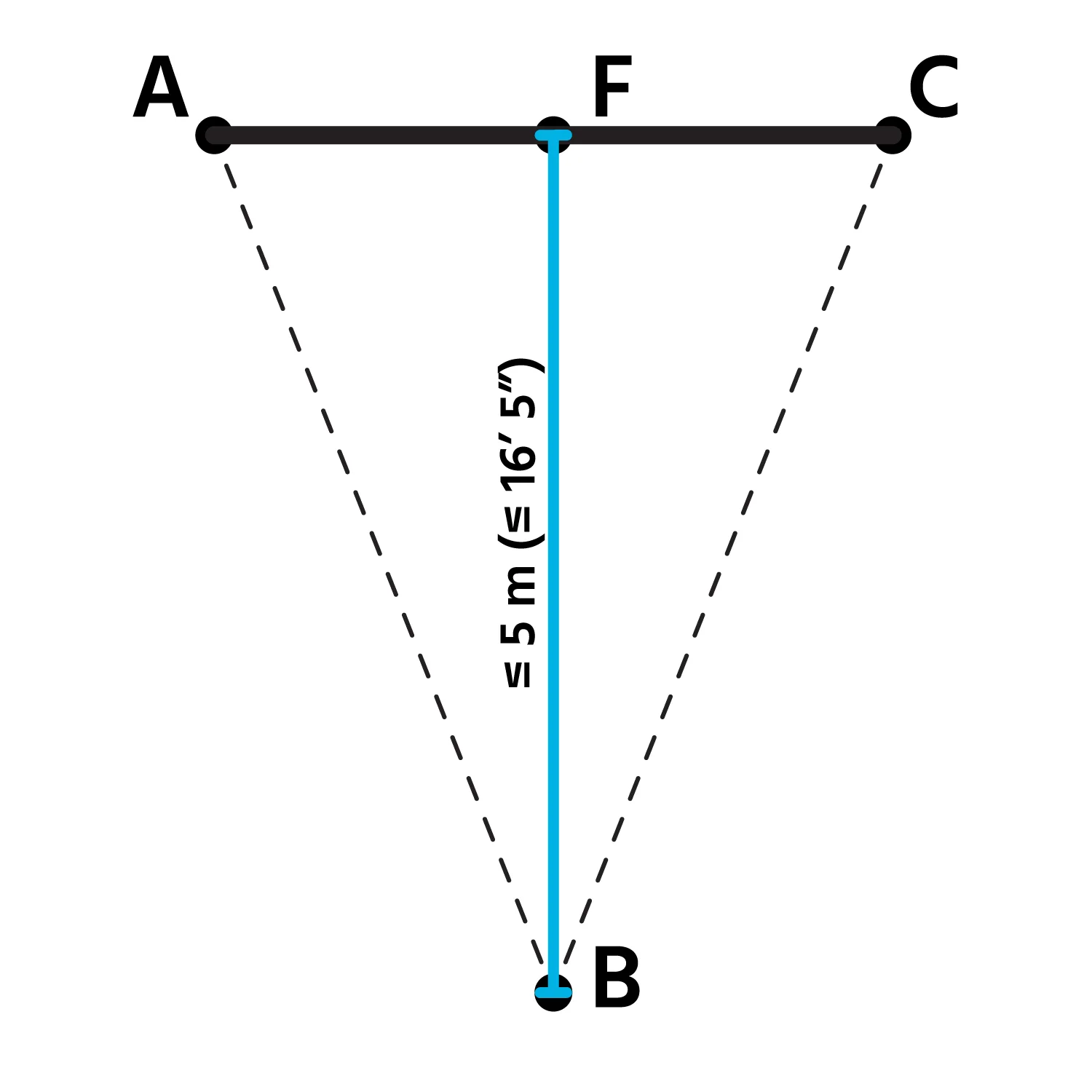

Strana BF, kolmá na stranu AC (navíjecí válec), může mít maximální délku 5 metrů.

guida_7

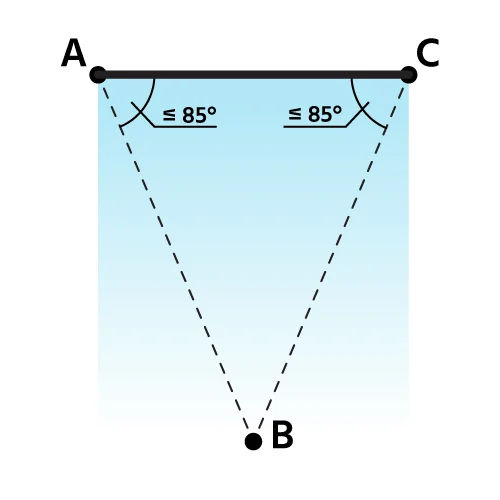

Úhly A a C musí být menší nebo rovné 85°.
Pro zjednodušení musí úhel B zůstat uvnitř siluety navíjecího válce, aby bylo možné správné navinutí.

guida_8

Speciální omezení pro čtyřúhelníky (tvar: čtverec, obdélník, lichoběžník)

Maximální plocha: 30 m²

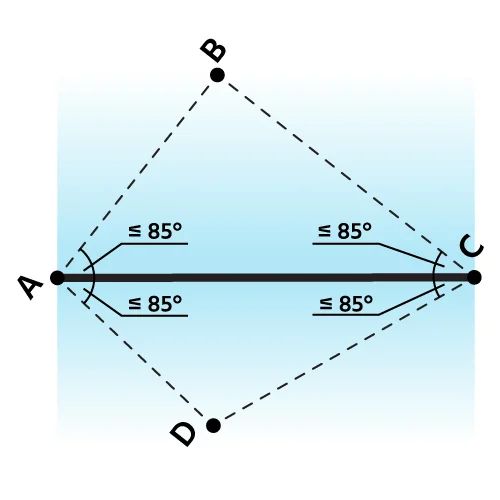

Úhly A a C musí být menší nebo rovné 85°.
Pro zjednodušení musí úhly B a D zůstat uvnitř siluety navíjecího válce, aby bylo možné správné navinutí.

guida_9

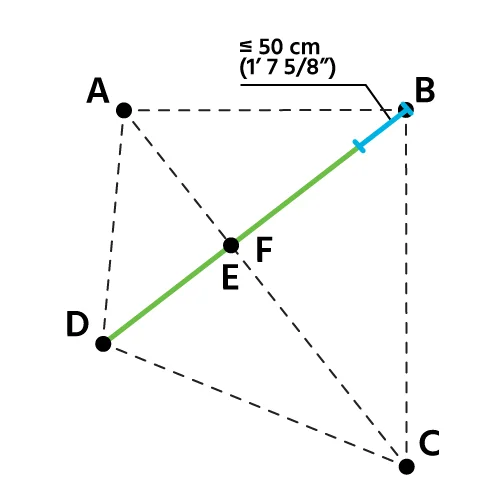

Rozdíl v délce mezi stranami DE a BF nesmí přesáhnout 50 cm, jak je znázorněno na obrázku.

guida_10

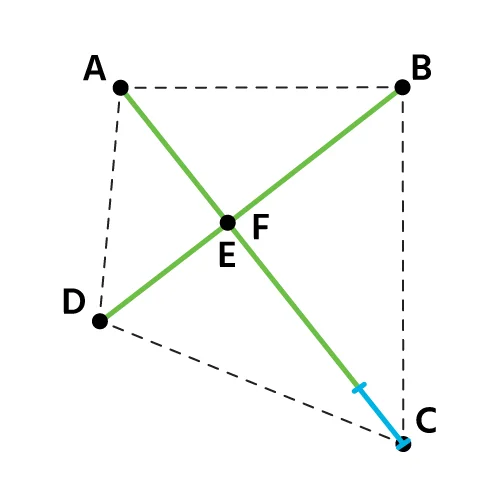

Strana AC (navíjecí válec) musí být vždy delší než strany DE a BF, jak je znázorněno na obrázku.
